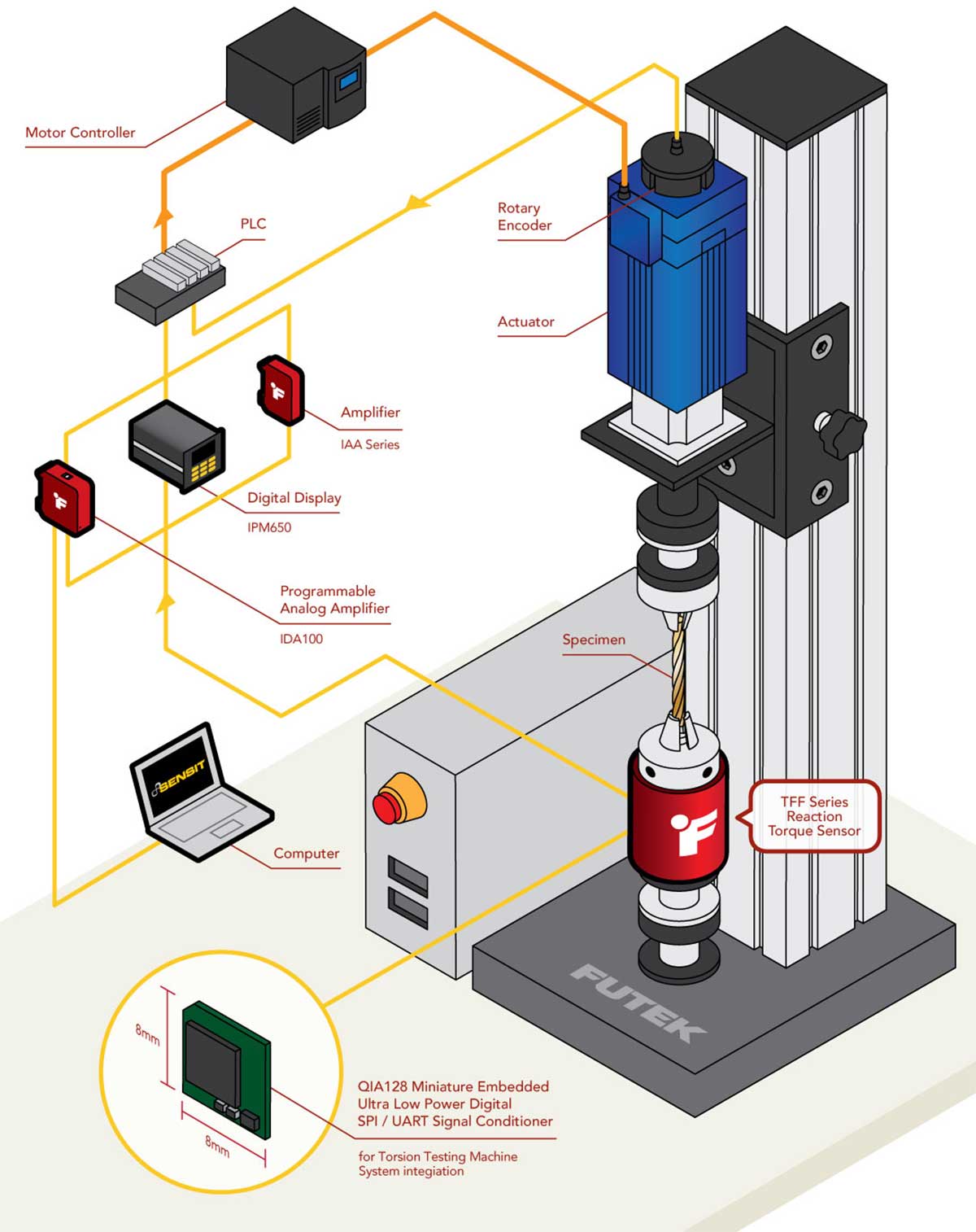

1、把扭矩傳感器的固定端安裝在扭曲檢驗測試系統的下端基座上，再在扭矩傳感器的上端安裝一個夾爪，然后在驅動電機的前端也安裝一個夾爪，這樣就可以把被測對象固定住了。

2、扭矩傳感器檢驗測試被測對象的軸扭矩，而且是可以滿足順時針和逆時針兩個方向方向的扭曲測試。

3、驅動馬達通過與PLC連接的馬達驅動器控制，比如可以控制馬達的扭曲角度。

4、扭曲的信號可以通過FUTEK的IAA系列放大器接入PLC；可以連接到數顯表IPM650 或 IHH500進行顯示；或者通過連接FUTEK's USB輸出采集模塊在PC端顯示。

5、如果所用的模塊和終端能兼容連接FUTEK的專用軟件，那還可以直接進行數據的曲線記錄、曲線采集、實時顯示。

6、如果能使用QIA128這個超小的SPI輸出數字調理模塊來做集成，那也是不錯的選擇。

產品使用

TFF325/TFF350 靜態扭矩傳感器 ，非常適合用到OEM集成的項目中，比如配置上QIA128這款超小的數字信號調理模塊。

QTA141/QTA143，是超扁平的靜態扭矩傳感器，都很適合OEM集成。 因為高度只要10mm， 這些傳感器幾乎不會增益現有結構的尺寸，更不會給系統帶來多余的高度占有。
