精密金屬絲張緊裝置

無論是給電火花機、電線脫模器還是繞組的電動機線圈提供喂料，精密線張力是達到今天高性能標準的關鍵。精密線張力控制的關鍵是現場監測線張力。通過將測力單元與金屬絲張緊裝置相結合，可以開發出一種能適應電線質量和條件變化的多面線張力系統。此外，這種自適應系統可以保持高繞線質量和重復性，同時通過防止斷線，可以最大限度地提高工藝效率。

詳細介紹

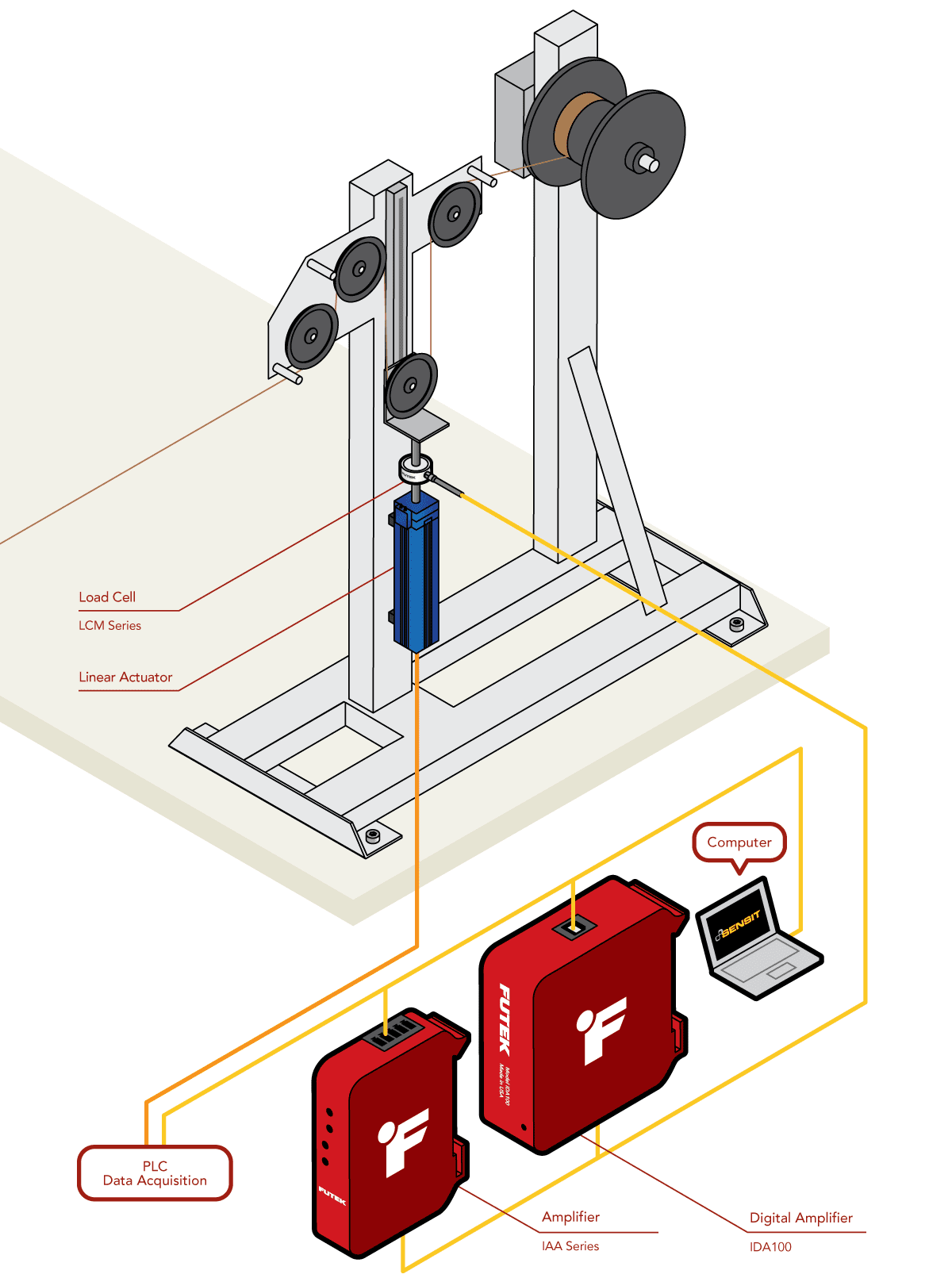

1、在鋼絲張緊器和線性執行機構之間安裝LCM 系列微型軸向拉壓力傳感器，用于測量鋼絲張力。

2、調整線性致動器活塞會引起線張力的變化，從而在 LCM 系列測壓元件中產生信號。

3、然后將 LCM 系列測壓元件的信號發送到 IAA 系列模擬放大器或 IDA100 可配置數字放大器。

4、放大后的信號被輸入到 PLC/運動控制器中，由 PLC/運動控制器驅動線性執行器，關閉控制回路，使系統主動適應不斷變化的導線條件。

5、IDA100,放大器輸出可以同時監視和調整在Windows PC與FUTEK SENSIT? 軟件,同時提供高速、放大、模擬輸出。
