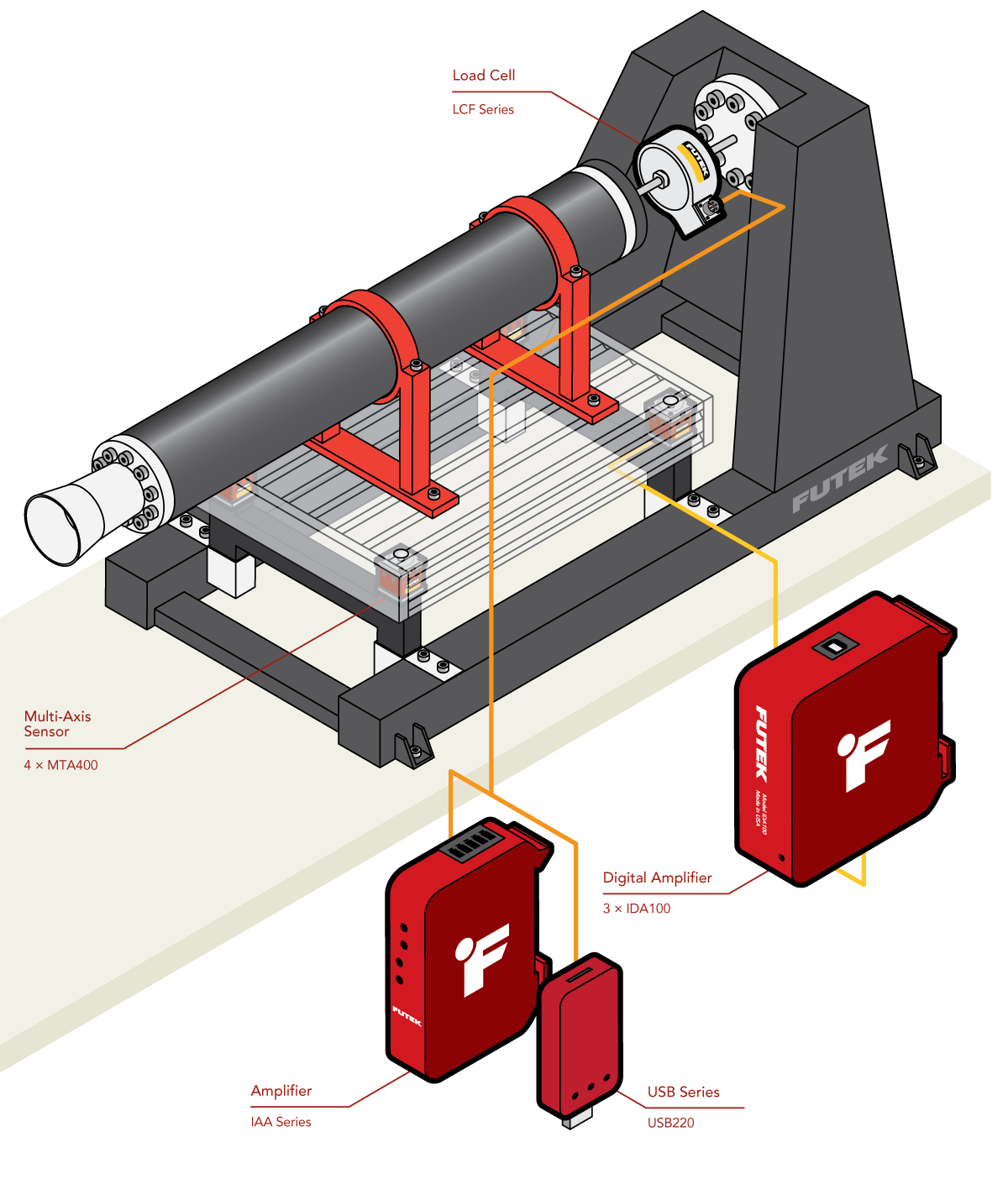

1、在這個應用案例中，火箭發動機通過螺紋連接到 LCF 系列拉壓力傳感器上。

2、發動機安裝防止單元上的任何側負載，確保加載單元只接受軸向負載。

3、測力元件總成安裝在固定的試驗臺上，以固定發動機。

4、根 據 測 試 的 要 求 ， 安 裝 了MTA400/MTA600 多軸力傳感器。

5、當發動機運轉時，用 LCF 測力傳感器測量推力。

6、質量流和阻力是用 MTA400/MTA600 測力傳感器測量的。

7、通過使用 USB220 采集模塊和 SENSIT軟件，測量的數據可以進行實時記錄，用于監視和稍后的檢查和比較。

8、所有 4 個多軸力傳感器的質量流數據都使用 USB220 采集模塊和 SENSIT 軟件進行捕獲、流化和記錄。

9、MTA400/MTA600 的每個軸都用一個單獨的 USB220 采集模塊捕獲數據。

10、負載單元的輸出也可以通過 IAA 系列信號放大器進行放大。

產品使用

FUTEK通用的LCF系列傳感器，搭配儀器儀表（IAA系列或USB220），4個FUTEK 的MTA400/MTA600多軸力傳感器，每個多軸力傳感器搭配3個IDA100數字放大器。
