牙科電鉆轉矩測量

在設計牙科電鉆時，了解電機產生的轉矩對優化控制規律至關重要。在產品的設計和測試階段需要一個傳感器來捕獲在各種條件下產生的扭矩。有了這些數據在手，就可以開發出更精致、性能更好的牙科電鉆。

詳細介紹

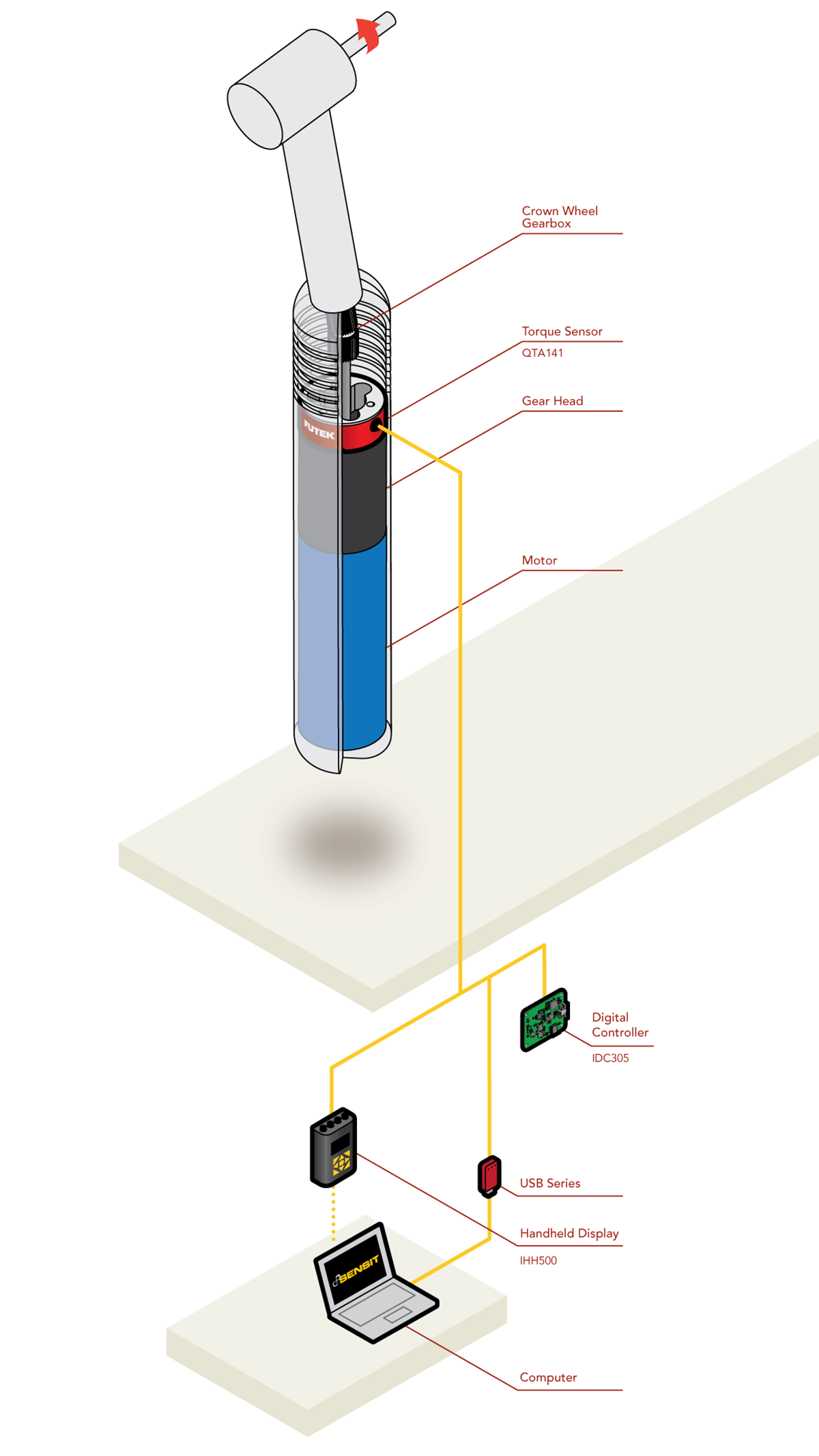

1、QTA141微型靜態扭矩傳感器與牙科電鉆連接。

2、當電機運行時，QTA141測量電機產生的轉矩。

3、QTA141產生的信號被傳輸?shù)絀HH500便攜式儀表進行顯示。

4、該信號還可以發送到USB220高分辨率數據采集模塊上，然后運行SENSIT軟件在PC上顯示和記錄數據。

5、此外，還可以將IHH500連接到電腦上運行SENSIT軟件進行數據日志記錄。

6、最后，還可以使用帶有SPI, USB和模擬輸出的IDC305數字控制器，傳感器輸出可以通過SPI捕獲到一個單片機或通過模擬輸出到PLC或其他DAQ。

產品使用

1只QTA141微型靜態扭矩傳感器，搭配儀表(IHH500便攜式儀表、USB220采集模塊, 或者 IDC305數字控制器)。

	IHH500 便攜式應變測試測量儀表		QTA141 訂制微反扭矩傳感器

	USB220 高分辨率數據采集模塊		IDC305 數字控制器
