流體速度截流測量

液體的流速測量，在食品生產、血液注射、插入式導管、及醫藥配劑領域中都需要清潔與無菌化處理。所以通常采用非接觸式測量，其中設置截流點可以進行氣泡和堵塞檢測處理。可以通過在設備上安裝力傳感器來檢測截流時流體對導管產生的膨脹力來輔助。

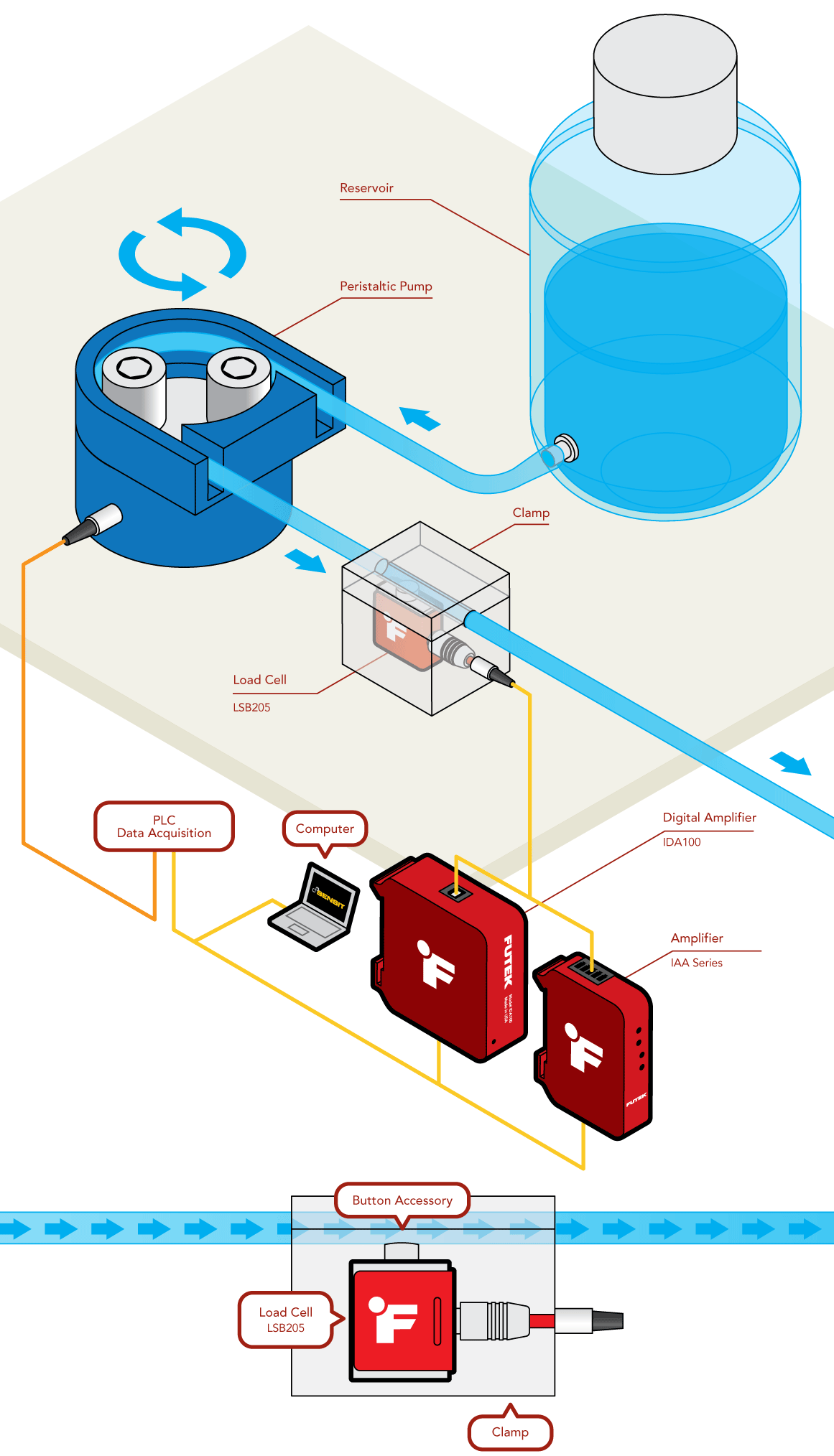

詳細介紹

1、設置一個截流點通過夾具安裝在指定位置。

2、LSB200固定在截流點上，測量端上布置流體導管。

3、開啟截流點, 流體的擠壓力會導致導管膨脹。

4、LSB200即精確感應出流體導管膨脹力的大小。

5、通過IAA或IDA100變送器，可以把感應力的模擬信號傳輸?shù)絇LC的采集端。

6、此外，IDA100還帶有USB輸出以在PC端進行數據讀取、記錄保存和分析。配置SENSIT標準軟件還可以直接進行數據讀取。
